在當今快速發展的汽車制造行業，生產自動化和智能化程度不斷提高，設備之間的高效通信成為提升生產效率和產品質量的關鍵因素。然而，不同設備往往采用不同的通信協議，這給系統集成帶來了挑戰。本文將詳細介紹 ProfiNet 從站轉 MODBUS RTU 協議轉換網關塔訊 TX 131-RE-RS/PNS，在汽車制造行業中，幫助三菱 PLC 與測量機電腦實現高效通信的應用案例。

一、項目背景

某汽車制造企業在生產線上引入了先進的測量機設備，用于對汽車零部件進行高精度測量，以確保產品質量符合嚴格標準。測量機電腦采用 ProfiNet 協議進行通信，而生產線控制系統采用的是三菱 PLC，其與部分設備通信使用 232 協議。由于協議不兼容，測量機電腦與三菱 PLC 之間無法直接進行數據交互，導致生產線上的數據無法實時共享和統一管理，影響了生產效率和質量控制。為解決這一問題，企業決定引入ProfiNet轉 MODBUS RTU協議轉換網關，實現不同協議設備之間的通信。

二、系統架構與設備選型

（一）系統架構設計

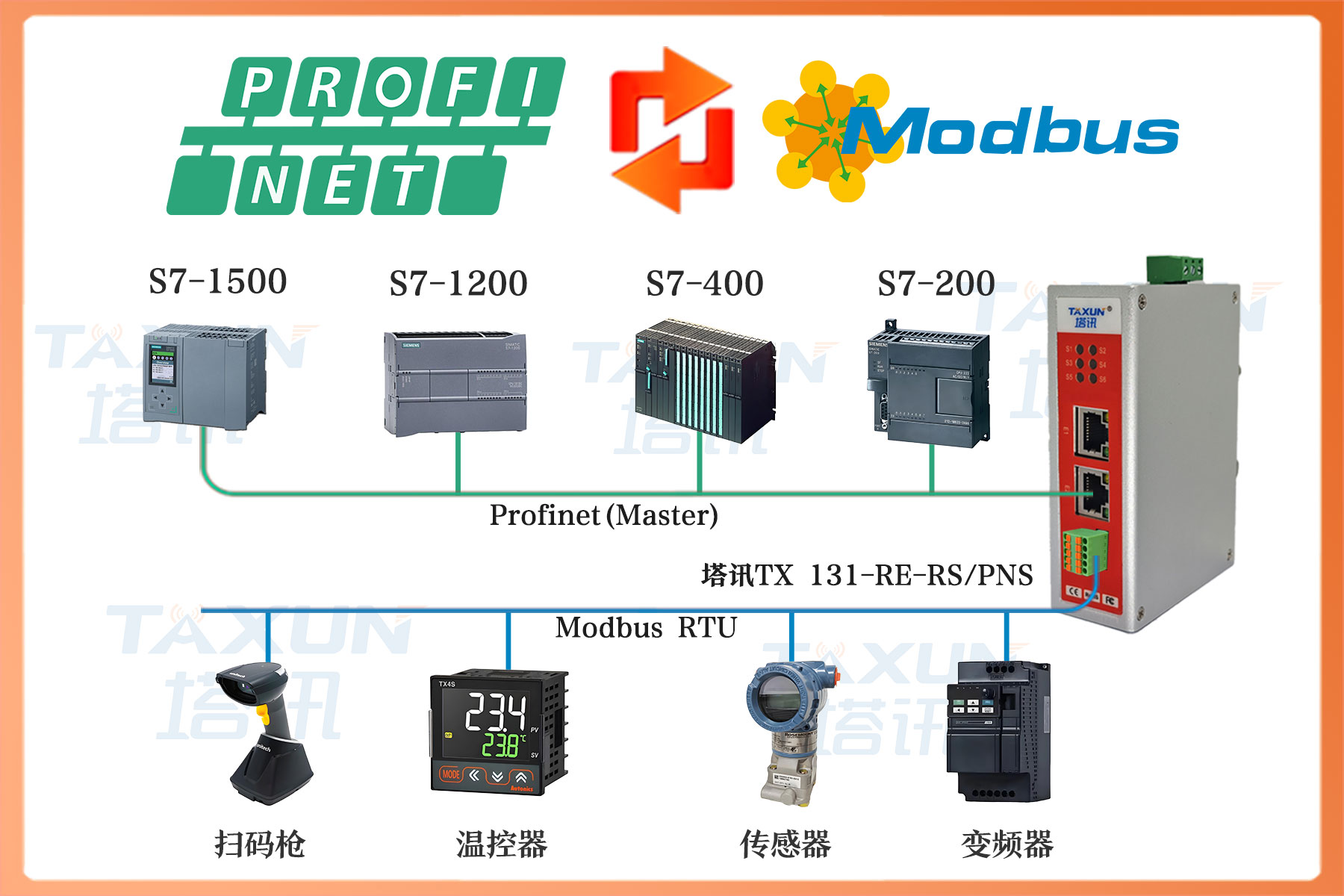

整個系統架構旨在實現測量機電腦與三菱 PLC 之間的穩定通信。測量機電腦通過 ProfiNet 網絡連接到塔訊 TX 131-RE-RS/PNS 協議轉換網關的 ProfiNet 端口。ProfiNet轉 MODBUS RTU網關將接收到的 ProfiNet 協議數據轉換為 MODBUS RTU 協議數據，再通過 RS-232 接口與三菱 PLC 進行連接。這樣，三菱 PLC 就能獲取測量機電腦的數據，并根據這些數據進行相應的控制操作，從而實現整個生產線的自動化協同工作。

（二）設備選型

1. 協議轉換網關：選用塔訊 TX 131-RE-RS/PNS 網關。該ProfiNet轉 MODBUS RTU網關具備強大的協議轉換能力，能夠穩定地將 ProfiNet 協議轉換為 MODBUS RTU 協議，反之亦然。它支持多種通信接口，包括 ProfiNet 接口和 RS-232/RS-485 接口，滿足了本項目中測量機電腦和三菱 PLC 的接口需求。同時，網關配置簡單，可靠性高，能夠適應工業環境中的復雜電磁干擾。

2. 三菱 PLC：采用三菱 FX5U 系列 PLC。該系列 PLC 在工業控制領域應用廣泛，具有高性能、豐富的指令集和強大的通信功能。其支持 RS-232 通信協議，可方便地與塔訊網關的 RS-232 接口連接。FX5U 系列 PLC 能夠快速處理各種控制任務，滿足汽車生產線對實時性和準確性的要求。

3. 測量機：選用某知名品牌的高精度測量機，其測量精度可達微米級，能夠滿足汽車零部件的嚴格測量需求。測量機電腦配備了 ProfiNet 通信接口，方便與網關進行連接，實現數據的快速傳輸。

三、實施過程

（一）硬件連接

1. 使用網線將測量機電腦的 ProfiNet 接口與塔訊 TX 131-RE-RS/PNS 網關的 ProfiNet 接口連接起來，確保網線連接牢固，網絡指示燈正常亮起。

2. 通過 RS-232 線纜將網關的 RS-232 接口與三菱 FX5U 系列 PLC 的編程口（或通信擴展模塊的 RS-232 接口）連接。在連接過程中，嚴格按照線纜的引腳定義進行連接，避免出現接線錯誤，導致通信故障。

3. 確保所有設備的電源供應穩定，對設備進行通電測試，檢查硬件連接是否正常。

（二）MODBUS RTU轉 ProfiNet協議網關參數設置

1. 首先，通過電腦瀏覽器訪問塔訊網關的配置界面。在瀏覽器地址欄中輸入網關的默認 IP 地址，進入配置登錄頁面。輸入正確的用戶名和密碼后，進入網關配置主界面。

2. 在MODBUS RTU轉 ProfiNet網關配置界面中，設置網關的 ProfiNet 參數，包括 IP 地址、子網掩碼、網關等。確保網關的 IP 地址與測量機電腦所在的 ProfiNet 網絡處于同一網段，以便兩者能夠正常通信。

3. 配置 MODBUS RTU 通信參數，包括波特率、數據位、奇偶校驗位和停止位。這些參數需要與三菱 PLC 的 RS-232 通信參數設置一致，以保證數據傳輸?shù)臏?zhǔn)確性。在本項目中，將波特率設置為 9600bps，數據位為 8 位，無奇偶校驗，停止位為 1 位。

4. 定義MODBUS RTU轉 ProfiNet網關的映射規則，即指定哪些 ProfiNet 數據需要轉換為 MODBUS RTU 數據，并將其映射到相應的寄存器地址。例如，將測量機電腦發送的零部件測量數據映射到 MODBUS RTU 的保持寄存器中，以便三菱 PLC 能夠讀取這些數據。同時，設置三菱 PLC 發送的控制指令對應的 MODBUS RTU 寄存器地址，網關將根據這些地址將指令轉換為 ProfiNet 數據發送給測量機電腦。

（三）三菱 PLC 編程

1. 打開三菱 GX Works3 編程軟件，創建一個新的工程，并選擇對應的 FX5U 系列 PLC 型號。

2. 在工程中進行通信設置，配置 PLC 的 RS-232 通信參數，確保與網關的 MODBUS RTU 參數一致。

3. 編寫 PLC 程序，實現對測量機數據的讀取和控制指令的發送。通過 MODBUS 通信指令，PLC 從網關讀取測量機發送的零部件測量數據，并根據預設的質量標準進行判斷。如果測量數據超出允許范圍，PLC 將發送相應的控制指令給生產線上的其他設備，對生產過程進行調整。同時，PLC 還可以將測量數據和生產狀態數據上傳至工廠的上位機監控系統，以便管理人員實時掌握生產情況。

（四）調試與優化

1. 在完成硬件連接、網關參數設置和 PLC 編程后，進行系統的整體調試。首先，檢查測量機電腦、網關和三菱 PLC 之間的通信是否正常。可以通過網關的狀態指示燈、PLC 的通信診斷功能以及測量機電腦的通信測試工具來判斷通信狀態。

2. 對測量數據的傳輸準確性進行測試。在測量機上對已知標準尺寸的零部件進行測量，查看三菱 PLC 接收到的數據是否與測量機顯示的數據一致。如果存在數據偏差，檢查網關的映射規則設置、通信參數以及 PLC 程序中的數據處理部分，逐步排查問題并進行修正。

3. 測試控制指令的響應時間。在 PLC 中發送控制指令，觀察測量機電腦是否能夠及時接收到指令并做出相應的動作。如果響應時間過長，分析可能的原因，如網絡延遲、網關處理速度等，并采取相應的優化措施，如調整網絡配置、優化網關參數設置或優化 PLC 程序等。

4. 進行長時間的穩定性測試，模擬生產線的實際運行情況，連續運行系統數小時甚至數天，觀察系統是否能夠穩定運行，是否出現通信中斷、數據丟失等異常情況。對測試過程中出現的問題進行記錄和分析，及時進行改進，確保系統能夠滿足汽車制造生產線的高可靠性要求。

四、應用效果

（一）生產效率提升

通過塔訊 TX 131-RE-RS/PNS 協議轉換網關，實現了測量機電腦與三菱 PLC 之間的實時數據通信。生產線上的設備能夠及時獲取測量數據，并根據這些數據進行自動化調整，減少了人工干預和等待時間。例如，在汽車零部件加工過程中，一旦測量機檢測到零部件尺寸偏差，PLC 能夠立即控制加工設備進行調整，避免了因尺寸不合格導致的返工，大大提高了生產效率。據統計，引入網關后，生產線的整體生產效率提升了約 30%。

（二）產品質量提高

由于能夠?qū)崟r(shí)獲取準確的測量數據，生產過程中的質量控制更加精準。三菱 PLC 可以根據測量數據對生產工藝進行優化，確保每個零部件都符合嚴格的質量標準。產品次品率顯著降低，從原來的約 5% 降低至 1% 以?xún)?nèi)。這不僅提高了產品質量，還減少了因次品帶來的成本損失，提升了企業的市場競爭力。

（三）系統可擴展性增強

塔訊網關的引入為企業的生產線系統擴展提供了便利。未來，如果企業需要引入新的設備或?qū)ΜF(xiàn)有設備進行升級改造，只需對網關進行相應的參數配置或增加新的映射規則，就可以實現新設備與現有系統的無縫集成。這種良好的可擴展性為企業的智能化升級和發展奠定了堅實的基礎。

五、總結

在汽車制造行業，塔訊 TX 131-RE-RS/PNS 協議轉換網關成功解決了 ProfiNet 從站與 MODBUS RTU 設備之間的通信難題。通過與三菱 PLC 和測量機電腦的有效連接，實現了數據的實時共享和生產過程的自動化協同控制，顯著提升了生產效率和產品質量。該案例充分展示了協議轉換網關在工業自動化領域的重要作用和應用價值，為其他企業在面臨類似通信問題時提供了有益的參考和借鑒。隨著工業 4.0 和智能制造的不斷推進，這種能夠打破協議壁壘的技術和設備將在更多行業中發揮關鍵作用，助力企業實現數字化轉型和智能化發展。
