在現代電磁測試領域，從芯片級的電磁兼容（EMC）測試到天線與雷達系統的性能評估，再到生物電磁效應研究，都離不開一個關鍵設備——功率放大器。它如同測試系統的“力量源泉”與“精度守衛”，將微弱的信號源輸出放大至所需的功率水平，為各種嚴苛的測試場景提供精準、穩定的驅動信號。

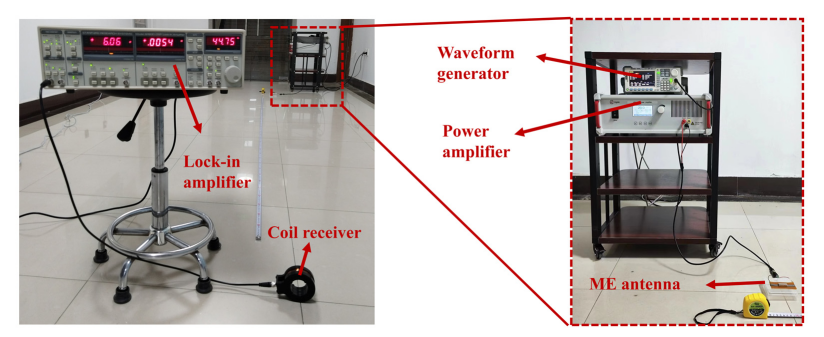

圖：磁電天線發射性能測試實驗實物圖

　　一、功率放大器在電磁測試中的核心作用

　　提供充足的測試驅動功率

　　信號源（如信號發生器、矢量網絡分析儀的輸出端口）通常只能提供毫瓦級的低功率信號，遠不足以驅動許多測試場景。

　　功率放大器能將此信號無失真地放大至數瓦、數十瓦乃至上千瓦的水平，以滿足如EMC測試中驅動發射天線、大功率雷達組件測試等需求。

　　擴展測試的動態范圍與信噪比

　　在OTA測試、天線測量等場合，提高發射信號的功率，可以在接收端獲得更強的信號，從而有效提升測試系統的信噪比，并擴展其動態范圍，使得測量微弱信號或遠場特性成為可能。

　　保證測試信號的純度與保真度

　　高性能功率放大器具備高線性度、低諧波失真與低噪聲的特性。這意味著放大后的信號能高度復現原始信號的波形特征，確保測試激勵的準確性，避免因放大器自身失真而引入錯誤的測試結果。

圖：功率放大器在光磁式電纜偏心測量?jī)x電磁系統研究中的應用

　　二、功率放大器在典型電磁測試中的應用場景

　　1.電磁兼容（EMC）測試

　　輻射發射與抗擾度測試：在抗擾度測試中，功率放大器用于產生高強度、標準化的電磁場。信號源生成測試波形（如脈沖、阻尼正弦波），經大功率放大器放大后，通過天線輻射出去，以模擬真實環境中的電磁干擾，檢驗被測設備（DUT）的生存能力。

　　汽車電子測試：針對汽車電子部件，需要進行如ISO11452-4大電流注入（BCI）測試，功率放大器在此用于驅動注入探頭，將干擾信號耦合到線纜中。

　　2.天線與射頻測試

　　天線方向圖測量：在微波暗室中，功率放大器用于驅動發射天線，產生足夠強的信號，以便精確測量待測接收天線的增益、波束寬度、旁瓣電平等關鍵參數。

　　有源天線與陣列測試：對于大規模MIMO天線或相控陣?yán)走_(dá)的測試，需要多通道功率放大器系統來同步驅動多個陣元，以驗證其波束成形和波束掃描性能。

　　功率容量與耐受性測試：驗證天線或射頻組件在高功率下的性能，如峰值功率和平均功率耐受能力，避免出現擊穿或熱損傷。

　　3.雷達系統測試

　　目標模擬與場景回放：在雷達導引頭或接收機的測試中，功率放大器用于驅動射頻目標模擬器。通過放大模擬的目標回波信號（可能包含距離、速度、角度等信息），在實驗室環境中構建逼真的實戰電磁環境。

　　組件級測試：用于測試?yán)走_(dá)發射鏈路上的組件，如濾波器和環行器，在高功率條件下的插入損耗、隔離度等性能指標。

　　4.生物電磁學與材料測試

　　電磁生物效應研究：研究電磁場（如手機射頻信號、工頻磁場）對生物組織的影響時，需要功率放大器驅動暴露裝置，產生特定強度、精確可控的電磁環境。

　　材料電磁特性表征：測試吸波材料、透波材料或超材料的介電常數、磁導率、屏蔽效能時，功率放大器可提供強信號，以提高測量靈敏度和精度。

圖：ATA-300/3000系列功率放大器的指標參數

　　功率放大器在電磁測試領域中扮演著無可替代的核心角色。它不僅是提供測試能量的“肌肉”，更是保障測試精度與可重復性的“守護者”。從確保電子設備電磁兼容性的合規認證，到推動前沿雷達與通信技術的研發，再到探索電磁波與物質的相互作用，功率放大器的性能邊界，在某種程度上，正定義著現代電磁測試能力的技術邊界。
