案例背景

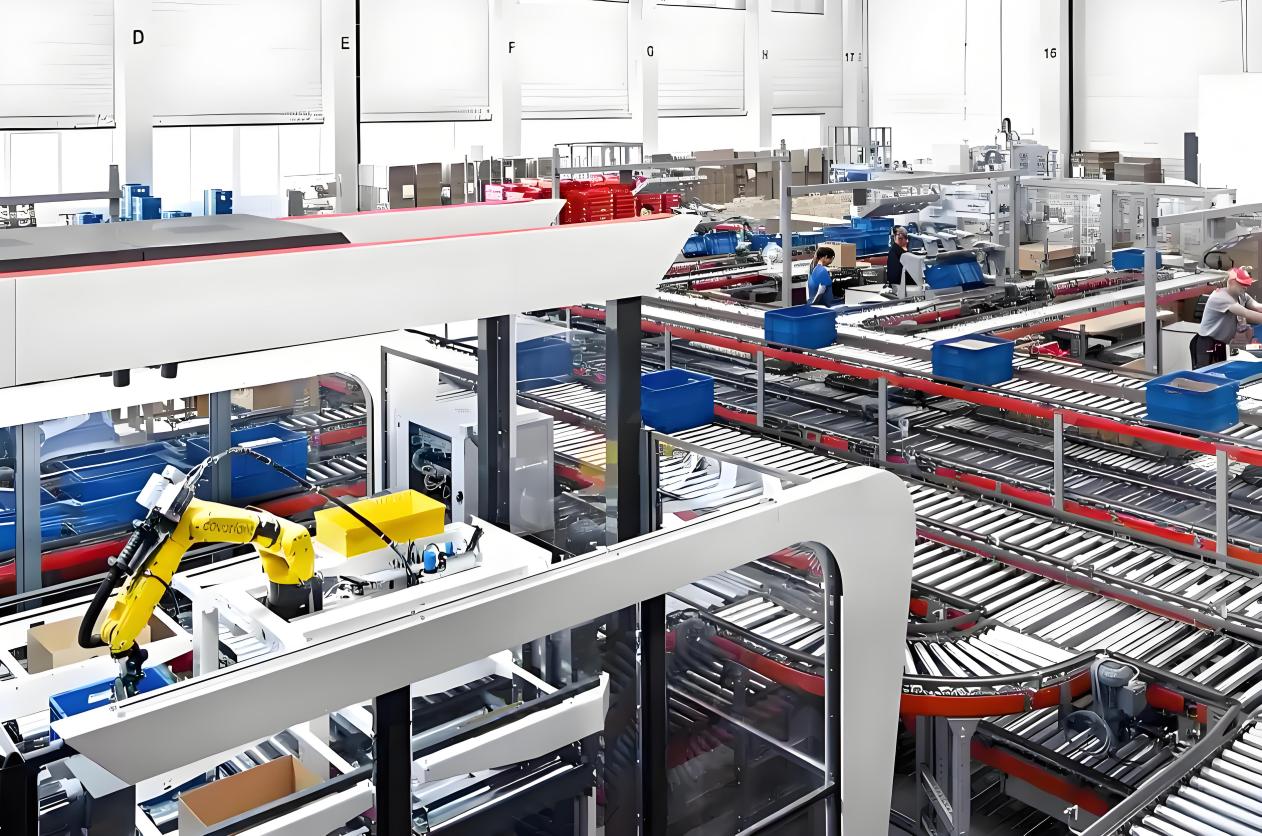

智能倉儲物流作為現代物流行業的核心發展方向，對設備的自動化與信息化水平要求極高。某大型電商企業的自動化倉庫中，堆垛機、輸送機等倉儲設備大多采用 modbus rtu 協議進行通信，這種協議在面對大規模、高頻次的貨物存取需求時，數據傳輸效率較低，無法及時反饋設備狀態。而倉庫管理系統基于 Ethernet/ip 協議，由歐姆龍 NX1P2 系列 PLC 作為控制核心，旨在實現對倉庫設備的精準控制與高效管理。modbus rtu轉Ethernet/ip協議網關解決協議的不兼容導致設備與管理系統之間信息交互延遲，貨物出入庫效率低下，庫存準確率難以保證，嚴重制約了電商企業的物流配送速度與客戶滿意度。

硬件配置

1. 堆垛機：選用德馬泰克的高性能設備，其最大運行速度可達 240m/min，最大提升速度為 60m/min，具備快速、精準的貨物存取能力。通過 modbus rtu 協議可實時反饋設備的位置、運行狀態等信息，擁有標準的 RS485 通信接口。

2. 倉庫管理系統控制核心：歐姆龍 NX1P2 系列 PLC，其具備強大的運動控制功能，可實現對堆垛機等設備的精準控制。通信性能出色，支持多種工業通信協議，擁有以太網接口，可與倉庫管理系統及其他設備進行高效數據交互。

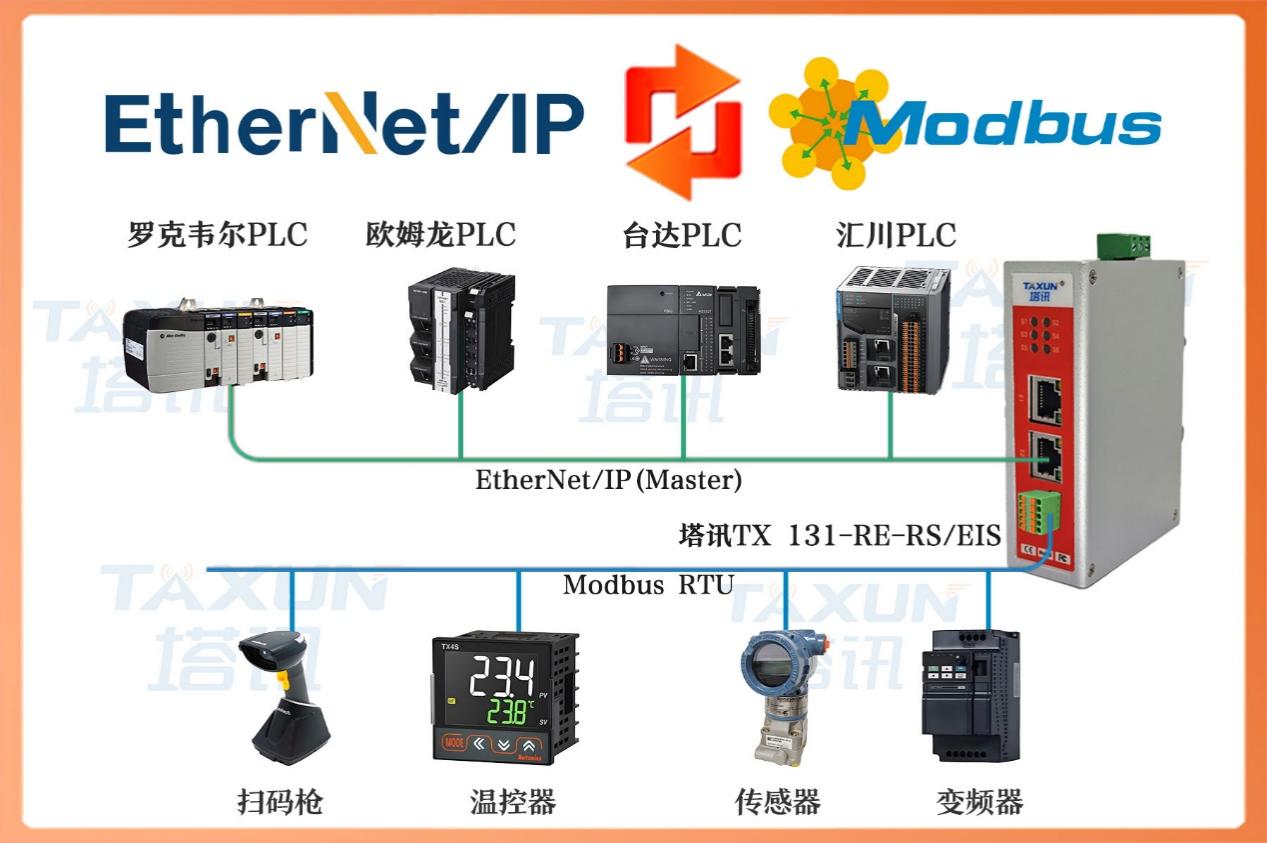

3. 協議轉換網關：塔訊 TX 131-RE-RS/EIS 網關，具備良好的穩定性與可靠性，可在復雜的工業環境中穩定運行，實現 Ethernet/ip 與 modbus rtu 協議的可靠轉換。

操作步驟

1. 硬件連接

· 將 TX 131-RE-RS/EIS 網關的 Ethernet/ip 接口通過網線與歐姆龍 NX1P2 PLC 的以太網接口連接，確保網線連接緊密，網絡暢通。

· 利用 RS485 線纜將網關與德馬泰克堆垛機的 RS485 接口連接，注意線纜的極性正確，避免連接錯誤導致通信失敗。

2. 軟件配置 - PLC 端

· 打開歐姆龍的 Sysmac Studio 軟件，加載對應的項目文件。

· 在軟件界面中找到 “設備” 選項卡，點擊 “導入設備” 按鈕，選擇 塔訊TX 131-RE-RS/EIS 網關的相關配置文件，等待軟件識別并添加網關設備。

· 選中網關設備，進入屬性設置頁面，對網關的 Ethernet/ip 參數進行細致設置，包括 IP 地址（如 192.168.3.100）、端口號（默認 80）等，確保與倉庫網絡環境匹配。

3. 軟件配置 - 堆垛機端

· 進入Ethernet/ip 轉 modbus rtu網關的 modbus rtu 配置頁面，按照德馬泰克堆垛機的通信手冊，精確設置波特率（如 9600bps）、數據位 8 位、停止位 1 位、校驗方式（無校驗）等參數。

· 在從站地址設置欄準確配置堆垛機的從站地址（例如 3），以及需要讀取和寫入的寄存器地址，如堆垛機的當前位置對應的寄存器地址 40001、運行速度對應的 40002、貨物存儲信息對應的 40003 等寄存器。

通過這樣的配置，歐姆龍 NX1P2 PLC 能夠通過 TX 131-RE-RS/EIS 網關實時采集德馬泰克堆垛機等倉儲設備的數據，并根據倉庫管理系統的指令對設備進行精準控制。倉庫的貨物出入庫效率提升了 40%，庫存準確率達到 99% 以上，為電商企業的高效運營提供了堅實保障。

綜上所述，塔訊 TX 131-RE-RS/EIS Ethernet/ip 轉 modbus rtu 協議轉換網關在新能源發電、智能工廠、智能倉儲物流等熱門且前景廣闊的行業中，成功解決了不同協議設備間的通信難題，實現了設備的高效協同與數據的精準交互，為各行業的智能化升級與可持續發展注入了強大動力。隨著行業的不斷發展與技術的持續進步，該網關有望在更多領域發揮更大的價值，助力企業創造更多的經濟效益與社會效益。
