硬件電路設計的一般流程
加入技術交流群
掃碼加入
和技術大咖面對面交流
海量資料庫查詢
目錄：
1、根據需求，先去找參考電路
2、沒有參考，只能自主設計
3、樣品制作
4、電路調試與驗證
5、學習推薦
1、根據需求，先去找參考電路
若能找到那再好不過，比如類似產品的樣品，做逆向設計。根據樣品繪制原理圖，確定電子元件零件號。對電阻、電容、電感具備深層次的理解：

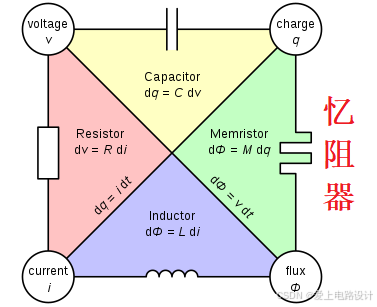

對于四個常用的電路變量電壓、電流、電荷與磁通量，彼此之間存在6個關系式，其中有5個關系式分別對應幾種常用的電學元件與物理定律：
（1）電阻：R = dV/dI
（2）電容：C = dq/dU
（3) 電感 ：L = dφ/dI
（4) 電荷與電流關系：dq =I*dt
（5）法拉第電磁感應定律： V = dφ/dt
2、沒有參考，只能自主設計
1）確定設計目標
確定硬件電路設計的目標和需求是項目成功的關鍵步驟，它涉及多個方面的考量，例如性能、功耗、成本、可靠性(EMC)、向下可兼容性等。
2）如何選擇芯片
依據設計目標精心挑選芯片，深入查閱Datasheet，仔細比對各項關鍵參數與項目需求的契合度。
明確區分哪些參數為設計核心所需，并確保自身能夠準確解讀這些關鍵參數的含義。面對不解之處，應勇于提問，因?yàn)樗说囊痪潼c(diǎn)撥往往能瞬間解開你的疑惑。
在此過程中，首先勾勒出一個大致的選型框架，為后續深入分析與決策奠定基礎。
貼片電子元件因?yàn)槌叽缭?，一般采?/span>代碼的形式給出，找出其零件號有一定的技巧。如何查找移步：。
3）主要的三個部分
原理圖、PCB、物料清單(BOM表)，下面分別描述：

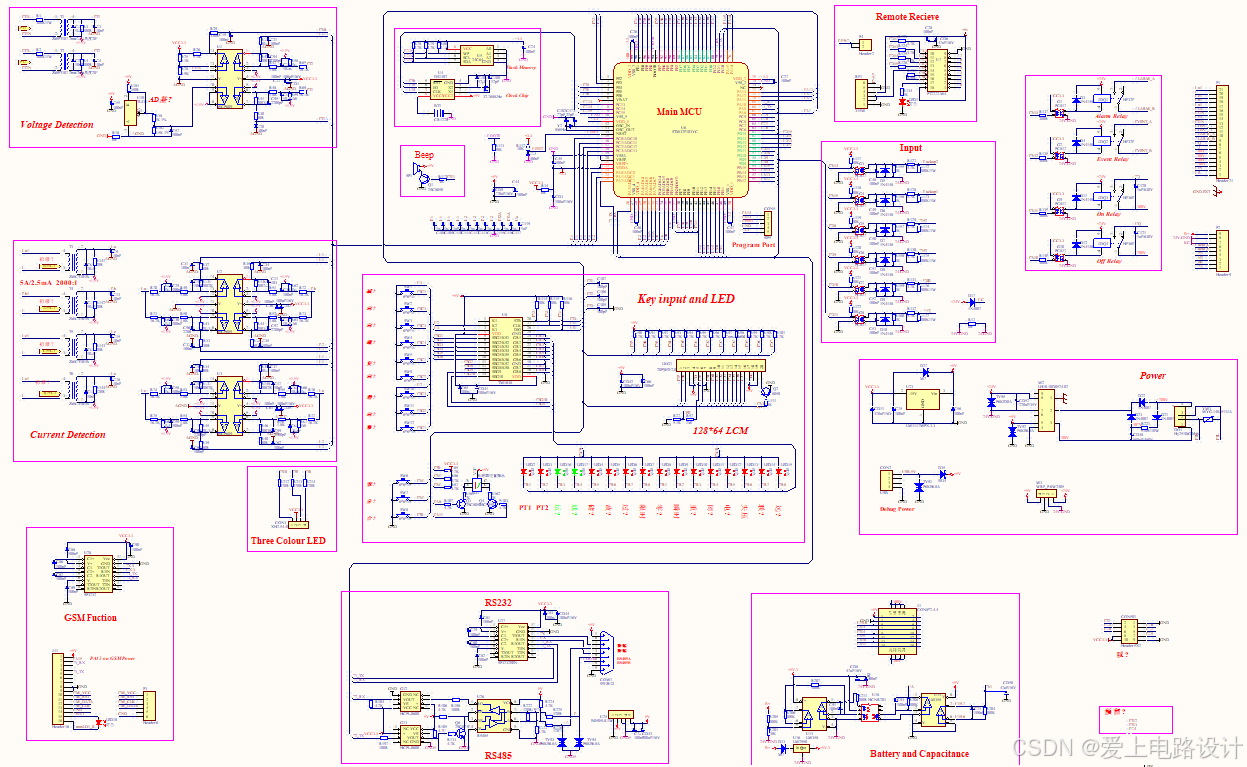

（1）原理圖設計就是將設計思路轉化為電路原理圖，包括模擬電路、數字電路、接口電路等。
（2）根據原理圖生成PCB，將具體的元器件的封裝放置(布局)在電路板上，然后根據預拉線(飛線)連接其電信號。

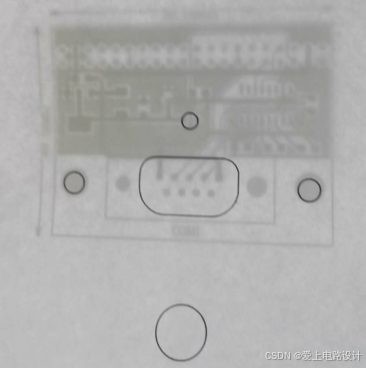

（3）完成了PCB布局、布線后，1:1打印PCB文件，核實封裝是否正確，這一步最好不要省略。具體的操作方法詳見：。
（4）生成Gerber或PCB文件，導出BOM表、座標文件等，工具軟件移步：之2、華秋DFM，要用到元器件零件號歸納在BOM表。
3、樣品制作
將Gerber或PCB文件發給嘉立創，按提示做即可，并不復雜。注意：PCB上的元件方向自己調整好。

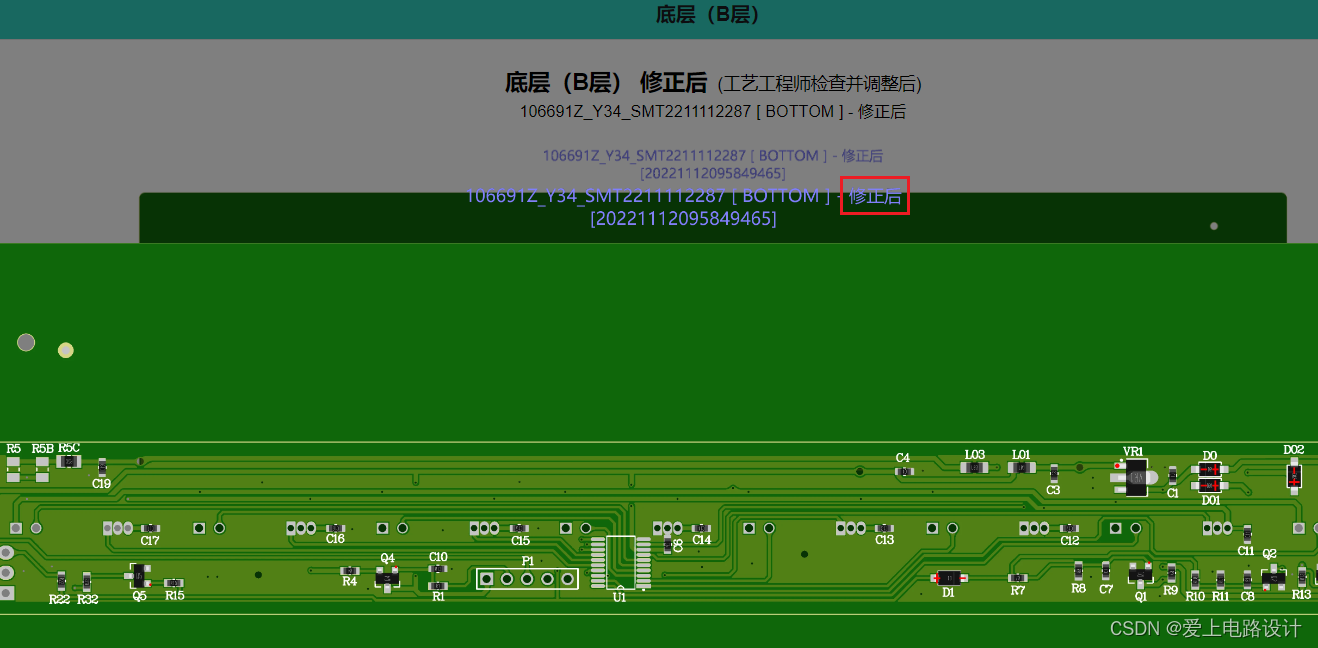

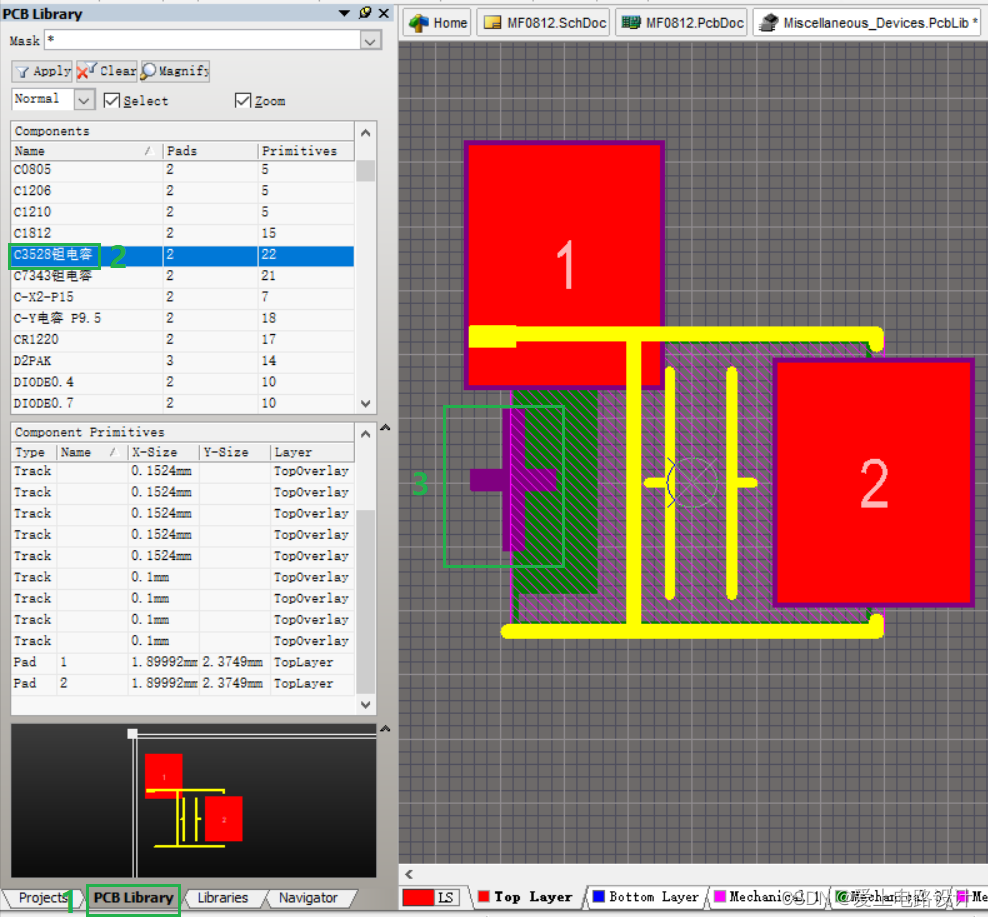

如果封裝中包含了元件方向信息，如下圖，系統會直接識別，無需再做調整。一般電子工程師不注意這點，覺得圖紙畫好就OK了，能用就行。注：AD16在“Mechanical 6”里面定義，。

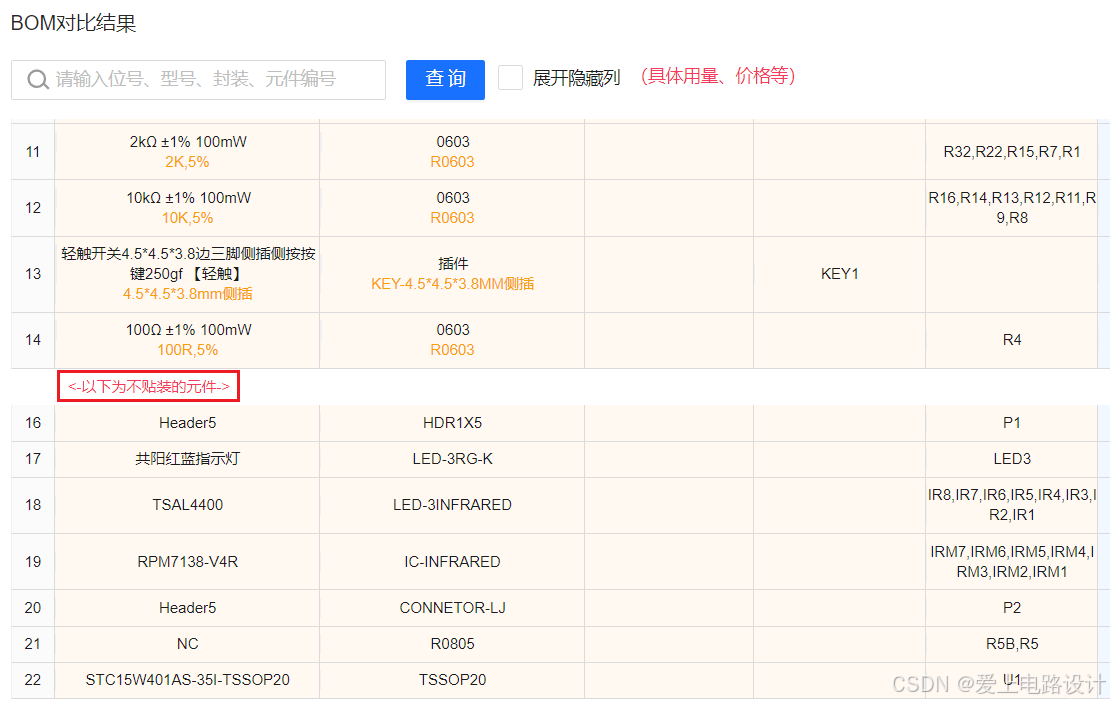

把不安裝的元件或嘉立創沒有的元件單獨列出，如下圖。PCBA(已經裝備電子元件的線路板)回來后再補上。也可以所有電子元件都自己裝配，練習一下焊接。
4、電路調試與驗證
1）使用萬用表通斷檔檢查低壓供電部分是否有短路
2）使用穩壓電源對電路供電
一般情況下，即使輸入是220V交流，最終給PCBA使用的也是低壓電，故可以直接加載低壓電。
3）按電路原理一部分一部分的調試直至正常。
4）進行電磁兼容性測試和可靠性測試，確保電路符合設計要求。有關內容請移步專欄：。
5、學習推薦
1）學習網站推薦

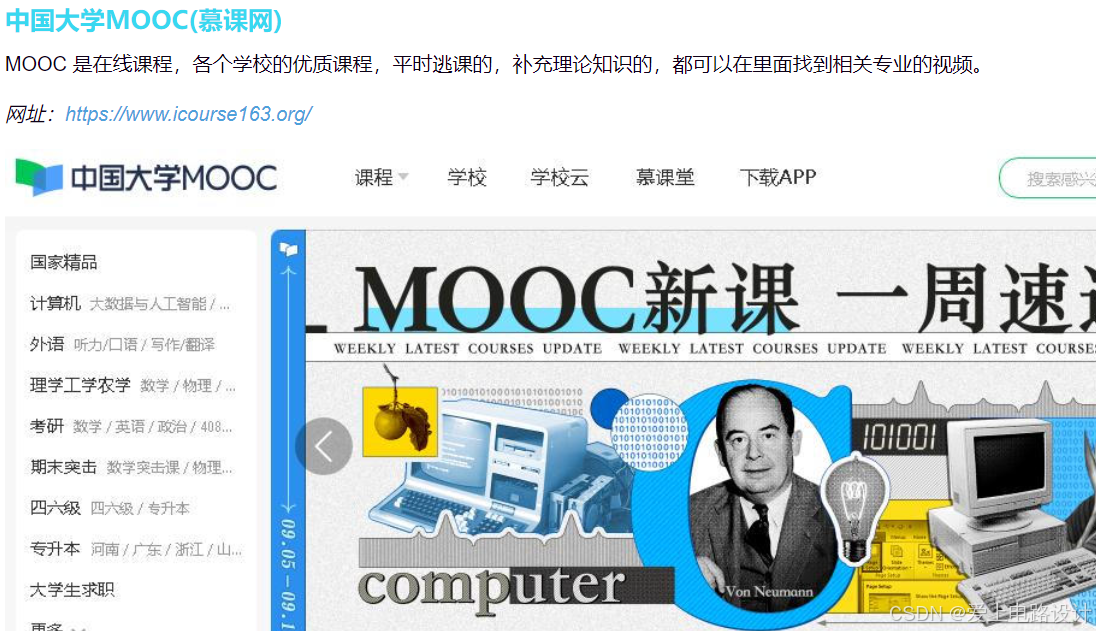

比如中國大學慕課
2）教學課程推薦

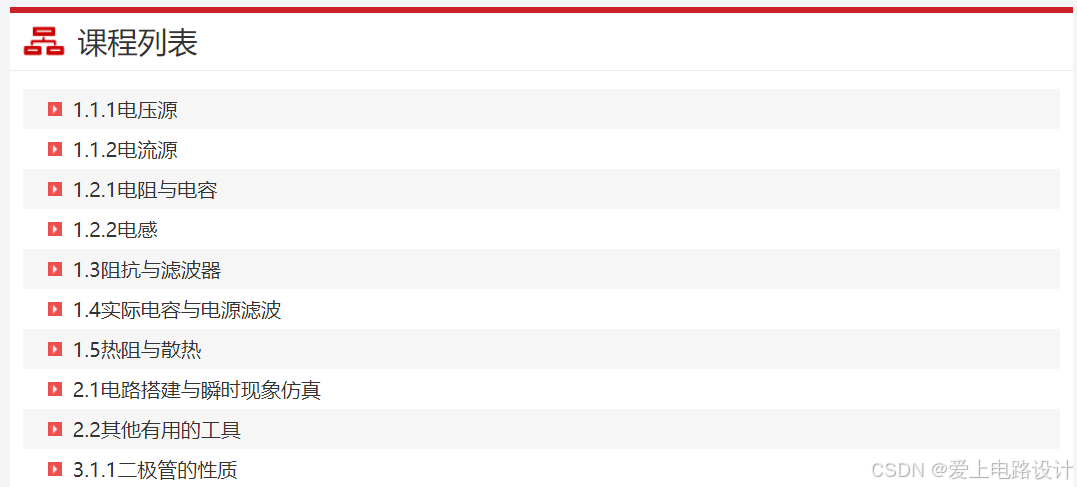

TI官網的“電子電路基礎知識講座”，邀請高校教師錄制，鏈接：。

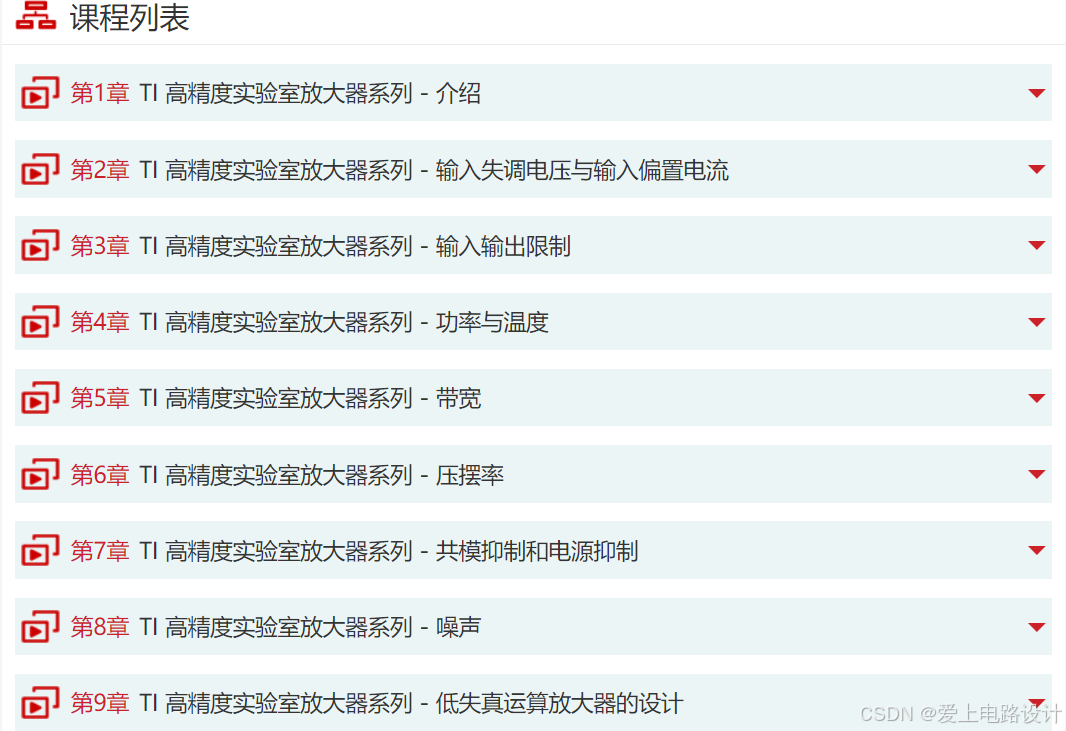

基于“TI 高精度實驗室系列課程”的運算放大器，鏈接：。
3）書籍推薦
《電路分析導論》(12版 鮑利斯塔)：
《新概念模擬電路》(西安交通大學 楊建國)：
《模擬電子設計導論》(楊艷、傅強著)：
《汽車電子硬件設計》(朱玉龍)：
《信號完整性與電源完整性分析》(美國Eric Bogatin)：
《EMC(電磁兼容)設計與測試案例分析》(鄭軍奇)：
《C和指針》(第二版 美國Kenneth A.Reek)：
理論指導實踐，在實踐中總結經驗，通過經驗修正自己的理論，如此不斷迭代。覺得不錯，動動發財?shù)男∈贮c(diǎn)個贊哦！也可以前往公眾號獲取更多資料，全網同號。
