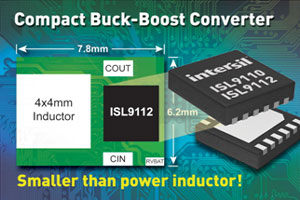

Intersil公司今天推出全球首款I(lǐng)2C控制型升壓-降壓穩壓器--- ISL9112，為變化的輸入電壓提供穩定的輸出電壓帶來了高度靈活的解決方案。ISL9112是專為需要I2C可編程應用而設計的一款緊湊、高效的2.5MHz、1.2A升壓-降壓穩壓器，并采用了Intersil獨有的H橋升壓-降壓架構。I2C接口編程可使輸出電壓在兩個值之間瞬間或者按照一定斜率變換。
ISL9112可以將低于或高于輸出電壓的輸入電壓進行調節，自動的工作在升壓或者降壓模式，提供穩定的輸出電壓來幫助簡化設計。該穩壓器只需要一個電感和兩個電容，從而將外部元件數量降到最少。其在升壓和降壓模式轉換期間的輸出電壓瞬態偏差被控制在業內最低水平，其自動升降壓模式切換功能也使設計師能夠靈活地選擇最佳輸出電壓。ISL9112的2.5MHz開關頻率也是同類升壓-降壓穩壓器中的最高頻率水平，進一步將外部元件尺寸控制到最小程度。
該器件通過單個鋰電池可提供超過2A（2Vout）或1.2A（3.0Vout）的輸出電流，在3x3毫米占位面積的產品中提供業內最高水平輸出電流能力。其輸出電壓可編程范圍為1.9V - 5.0V，非常適合于照相機閃光燈LED驅動、RF功率放大器和其他需要變化電源電壓的應用。
更多特性和優點
? 輸入電壓可低至1.8V（非常適用于由堿性或鎳氫電池供電的系統）
? 降壓模式下效率可達95%
? 過電流、欠壓和過溫保護
? Mode/Sync引腳可控制 PFM/PWM 運行模式和開關頻率
? 開關頻率最高可同步至 3.25MHz
|
