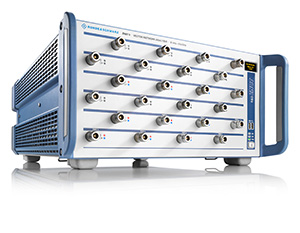

R&S?ZNBT8 是全球首臺24端口矢量網絡分析儀。該分析儀可提供多達 24 個集成式測試端口，可同時并行測量多個 DUT，或者測量端口數高達 24 個的單臺 DUT。相比傳統的使用開關矩陣方案，R&S ZNBT每個端口獨立，性能和常規2端口矢網相同。
當配備24端口時，R&S?ZNBT8可以直接測試24端口的所有S參數(24x24，即576個S參數)。由于不需要開關矩陣切換，該產品比傳統的開關矩陣方案節省很多時間。R&S?ZNBT8一次測完576個S參數只需260毫秒(201個掃描點，默認IFBW=10KHz)。
傳統的開關矩陣方案會引入額外的插損，會降低整個系統動態范圍，而R&S?ZNBT8沒有這些損耗，其端口輸出可以保證+13dBm，動態范圍也有130dB以上，并且軌跡噪聲更小。 所以R&S?ZNBT8能保證多端口測量的精度、穩定性和重復性。
R&S?ZNBT8適用于移動式無線電、無線通信和電子產品行業中的應用。非常適合用于研發與生產有源和無源多端口組件，如GPS、WLAN、藍牙和多頻段移動電話的前端模塊等。此外，該儀器性能卓異，甚至于可以高效地分析基站濾波器和相關的高要求設備。
主要指標和特點
- 4 端口R&S?ZNBT8基本單元(可升級至 8、12、16、20 或 24 個端口)
- 頻率范圍涵蓋 9 kHz 至 8.5 GHz
- 大動態范圍：140 dB(最高值)
- 短掃描時間，例如，6 ms 即可掃描完 201 個點
- 寬功率掃描范圍：100 dB
- 大功率處理能力
- IF 帶寬： 1 Hz 至 10 MHz
- 高溫穩定性：0.01 dB/°K
- 支持 100 個以上跡線和信道
- 多點測量配置簡便
- 針對多端口應用對手動和自動校準方法進行優化
|
