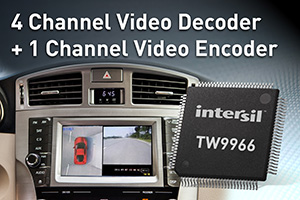

TW9966是一款面向車用360度全景環視影像應用，且包含一個內置模擬視頻編碼器的四通道模擬視頻解碼器?；谑袌?chǎng)領先的Intersil多通道視頻監控技術，TW9966提供集成于一個芯片的四個模擬視頻解碼器和一個模擬視頻編碼器，以取代五個分立元件，幫助簡化設計和節省電路板空間。TW9966專為汽車應用進行了優化，提供業內最佳的模擬解碼性能，可為駕駛員產生具有卓越畫面質量的360度全景環視影像。
為提高駕駛員安全性和減少汽車損壞，許多領先汽車原始設備制造商(OEM)的最新車型都提供采用全景環視技術的選擇。360度全景環視監視器可處理來自四個車載攝像機的視頻，然后將四個影像合成為一個鷹眼視圖，如同攝像機位于汽車正上方時的所拍畫面。該監視器可幫助駕駛員以視覺方式確認汽車相對于周圍人和物體的位置，以方便機動操作。TW9966解碼器和編碼器向消費者提供出色、細致、高質量的視頻，增強其觀察汽車周圍人和物體的能力。
由于采用了Intersil的精密模/數轉換器(ADC)技術和集成于芯片的專利梳狀濾波器，TW9966能夠提供一流的視頻質量。TW9966集成四個高質量模擬視頻解碼器與10位ADC來支持四個模擬攝像機輸入、一個靈活的數字輸出接口(用于將影像發送至可將四個影像合成為全景環視視圖的處理器)和一個模擬視頻編碼器(用于將合成視頻作為模擬復合信號輸出至顯示屏)，構成一種單芯片解決方案。TW9966的每個通道輸入還包含模擬抗混疊濾波器，從而進一步減少了元件數目。這一高集成度有助于簡化系統設計和最小化解決方案占位面積，可幫助節省寶貴的電路板空間。
Intersil的新TW9966視頻解碼器和編碼器的性能、質量和靈活性使汽車設計工程師能夠?qū)⒍嗤ǖ酪曨l傳送至后端處理器或FPGA方面選擇多種系統架構，從而優化電路板設計和降低成本。TW9966提供一個數字輸出接口來支持最多三種不同配置：通過四條27MHz 8位總線提供標準ITU-R BT.656格式輸出;通過兩條54MHz 8位總線發送雙通道視頻的時分復用字節交錯輸出;或通過一條108MHz 8位總線發送四通道視頻的時分復用字節交錯輸出。TW9966還包括用于生成54MHz或108MHz輸出的鎖相環(PLL)，同時只需一個較低成本的27MHz振蕩器作為參考。
特性和規格
- 4個NTSC/PAL模擬視頻解碼器(帶10位ADC)
- 1個模擬視頻編碼器(由DAC將視頻重新編碼為CVBS或S-Video格式)
- 靈活的輸出接口
?????????? 支持通過四條27MHz 8位總線提供標準ITU-R BT.656格式輸出
?????????? 支持通過兩條54MH 8位總線發送雙通道視頻，或通過一條108MHz 8位總線發送四通道視頻的時分復用字節交錯輸入
?????????? 集成用于生成54MHz或108MHz輸出的PLL，同時在電路板上使用較低成本的27MHz振蕩器
- 通過AEC-Q100 grade 2認證
|
